في العالم المعقد لخلط المسحوق ومزج الحالة الصلبة ، لا يزال تحقيق التجانس دون المساومة على سلامة المواد يمثل تحديًا مستمرًا. من بين الأنواع المختلفة من الخلاطات الصناعية ، خلاط مخروط مزدوج -تُعرف أيضًا باسم الخلاط V-Blender أو Twin-Cone-كحجرات من عمليات الخلط الفعالة واللطيفة والقابلة للتطوير. يجعل هندسةها المتماثلة وعملها المتدفق مناسبة بشكل خاص للتطبيقات التي يكون فيها الحد الأدنى من إجهاد القص والتوحيد العالي أمرًا بالغ الأهمية.
توفر هذه المقالة استكشافًا متعمقًا لمبادئ تصميم Blender المزدوجة ، والميكانيكا التشغيلية ، وخصائص الأداء ، واستخدامها على نطاق واسع عبر الأدوية ، ومعالجة الأغذية ، والهندسة الكيميائية ، وتصنيع المواد المتقدمة. علاوة على ذلك ، فإنه يدرس كيف عززت التطورات التكنولوجية الحديثة وظائفها مع معالجة القيود التقليدية مثل الاتساق إلى الدُفعة وكفاءة التنظيف.
أساسيات التصميم: الهندسة والآلية التشغيلية

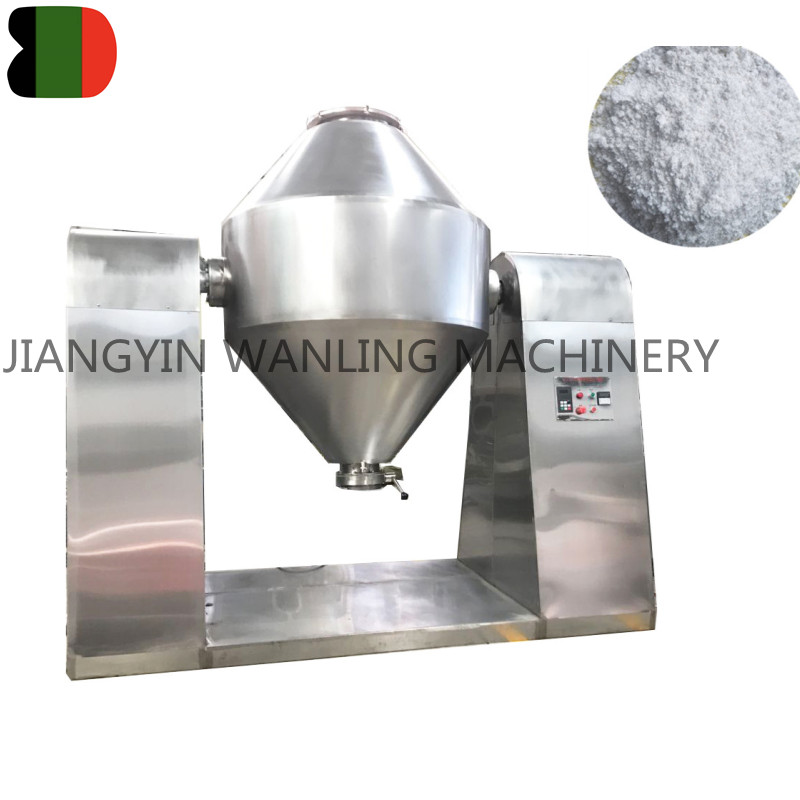

ال خلاط مخروط مزدوج يستمد اسمه من تكوين التوقيع-زوج من الأوعية المخروطية المنتظمة في نهاياتها المفتوحة لتشكيل شكل متماثل يشبه الساعة الرملية. يتم تثبيت هذا التجميع على محور دوار يسمح للهيكل بأكمله بالتعثر ببطء ، مما يؤدي إلى حركة معقدة ولكن يمكن التنبؤ بها داخل سرير المسحوق.
مع تدوير الخلاط (عادة ما بين 5 و 25 ثورات في الدقيقة) ، فإن المساحيق الداخلية تجربة مزيج من خلط الحراري و خلط منتشر ، و اختلاط القص :
- خلط الحراري : حركة واسعة النطاق لكتل المسحوق بسبب دوران الوعاء.
- خلط منتشر : إزاحة الجسيمات العشوائية الناتجة عن التصادم والتسوية الجاذبية.
- اختلاط القص : الانزلاق بين الجسيمات على طول الطبقات خلال دورة الانقلاب.
بسبب عدم وجود محرضين أو شفرات داخلية ، يضفي الخلاط المخروط المزدوج الحد الأدنى من الإجهاد الميكانيكي على المنتج ، مما يجعله مثاليًا للمواد الهشة أو القابلة للتفتيت.
مزايا الأداء: التجانس ، قابلية التوسع ، وتوافق المواد
تتمثل إحدى الميزات الأكثر إقناعًا في خلاط المخروط المزدوج في قدرتها على إنتاج مزيج متجانس للغاية ، وغالبًا ما يحقق مستويات التوحيد أقل من انحراف ± 1 ٪. هذا المستوى من الدقة أمر بالغ الأهمية بشكل خاص في الصناعات مثل الأدوية ، حيث يمكن أن يؤثر تناسق الجرعة بشكل مباشر على الفعالية العلاجية والامتثال التنظيمي.
علاوة على ذلك ، يدعم التصميم بطبيعته إنتاج قابل للتطوير . يمكن توسيع نطاق الوحدات على نطاق المختبرات ذات القدرات البضعية للترات إلى الإصدارات الصناعية التي تتعامل مع عدة آلاف لترات ، مع الحفاظ على ديناميات الخلط المتسقة.
توافق المواد هو قوة رئيسية أخرى. يمكن أن يتعامل الخلاطات المخروطية المزدوجة:
- مساحيق التدفق الحر
- مواد حبيبية
- مساحيق متماسكة (مع صياغة مناسبة)
- المركبات الحساسة للحرارة
- المواد الرطقية (عند تشغيلها تحت بيئات خاضعة للرقابة)
ومع ذلك ، فهي عمومًا أقل فعالية للمساحيق ذات الاختلافات الكبيرة في الكثافة أو تلك المعرضة للفصل بعد الخلط ، ما لم يتم استخدام التدابير المضادة مثل تسلسل التحميل المحسّن أو الطلاء المضاد للفروسية.
التطبيقات عبر الصناعات الرئيسية
1. التصنيع الصيدلاني
في قطاع الأدوية ، يتم استخدام مزيج مخروط مزدوج على نطاق واسع لمزج ما قبل التوسل للمكونات الصيدلانية النشطة (APIs) مع سواغ. يحافظ عمل الخلط اللطيف على الخصائص الفيزيائية لبرامج واجهات برمجة التطبيقات الحساسة ويضمن توحيد المحتوى - وهو مطلب أساسي لتلبية إرشادات FDA و ICH.
2. صناعة الأغذية والمشروبات
من مزيج التوابل إلى منتجات الألبان المجففة ، تعتمد صناعة المواد الغذائية على مزيج مخروطي مزدوج للحفاظ على تناسق النكهة وتوحيد الملمس. تتماشى بناء الفولاذ المقاوم للصدأ وسهولة التنظيف مع معايير النظافة الصارمة.
3. معالجة المواد الكيميائية والبلاستيك
يتم استخدام مزيج المخروط المزدوج في مضاعفة البوليمرات والأصباغ والمحفزات ، حيث يكون توزيع الإضافات أمرًا بالغ الأهمية للمعالجة المصب وأداء المنتج النهائي.
4. المواد المتقدمة والسيراميك
في الحقول مثل تحضير قطب البطارية ، تلبيد السيراميك ، وتوليف المواد النانوية ، تساعد هذه الخلاطات على تحقيق قياس كرسي الدقة المطلوب للمواد الوظيفية.
التحسينات التكنولوجية: من الأنظمة اليدوية إلى المزج الذكي
في حين أن المفهوم الأساسي لخلاط المخروط المزدوج ظل لم يتغير إلى حد كبير منذ إنشائه ، فإن التكرارات الحديثة تتضمن العديد من الابتكارات التي تهدف إلى تحسين التحكم في العملية والتكرار والسلامة:
- التحكم في الدوران الآلي : تتيح وحدات التحكم المنطقية القابلة للبرمجة (PLCs) تعديلًا دقيقًا للسرعة الدورانية ووقت الخلط بناءً على خصائص المواد.
- ختم الغبار وتكامل الغلاف الجوي الخامل : للتعامل مع المواد المتفجرة أو الحساسة للأكسجين ، أصبحت الأنظمة المختومة مع تطهير النيتروجين قياسيًا الآن.
- منافذ أخذ العينات والمراقبة المضمنة : إن أخذ العينات في الوقت الفعلي وتكامل التحليل الطيفي القريب من الأشعة تحت الحمراء (NIR) يمكّن فحص الجودة في العملية دون مقاطعة دورة المزيج.
- CIP/SIP أنظمة : إمكانيات نظيفة (CIP) وقدرات التعقيم في مكانها (SIP) تعزز النظافة وتقليل وقت التوقف في الصناعات المنظمة.
لا تعمل هذه التحسينات على تحسين الكفاءة التشغيلية فحسب ، بل تدعم أيضًا الامتثال لممارسات التصنيع الجيدة (GMP) ومعايير الصناعة 4.0.
التحديات والقيود: عندما تقصر خلاط المخروط المزدوج
على الرغم من مزاياها العديدة ، فإن الخلاط المخروط المزدوج لا ينطبق عالميًا. بعض القيود المتأصلة تشمل:
- أوقات خلط أطول : بالمقارنة مع الخلاطات عالية القص ، قد يتطلب تحقيق التجانس الكامل دورات ممتدة ، والتي يمكن أن تؤثر على الإنتاجية في العمليات ذات الحجم الكبير.
- الاحتفاظ بالمنتج المتبقي : بسبب هندسة الوعاء ، يمكن أن يكون التفريغ الكامل أمرًا صعبًا بدون آليات إضافية مثل الصواني الاهتزازية أو المساعدة الفراغية.
- العزل خطر ما بعد الاختلاط : إذا لم يتم تفريغها على الفور أو تم التعامل معها بعناية ، فقد تعيد المساحيق المختلطة ربحها بناءً على الحجم أو الكثافة أو الشحنة الإلكتروستاتيكية.
لتخفيف هذه المشكلات ، غالبًا ما يوظف المهندسون مزيج من المساعدات ، قم بتحسين مستويات التعبئة (عادةً 50-70 ٪ من إجمالي الحجم) ، أو دمج الخلاط في خط معالجة مستمر باستخدام النطاطات الوسيطة أو أنظمة النقل الهوائية.
الاتجاهات المستقبلية والابتكارات الناشئة
في المستقبل ، يتم تشكيل تطور الخلاط المخروط المزدوج من خلال اتجاهات أوسع في الأتمتة الصناعية والاستدامة والرقمنة:
- تقنية التوأم الرقمية : تتيح النسخ المتماثلة الافتراضية للخلاطات المادية الصيانة التنبؤية ، ومحاكاة العملية ، والتحسين قبل بدء الإنتاج الفعلي.
- أجهزة الاستشعار الذكية وتكامل الذكاء الاصطناعي : يتم استخدام تحليلات البيانات في الوقت الحقيقي لضبط المعلمات ديناميكيًا ، وضمان نتائج الخلط المثلى مع الحد الأدنى من التدخل البشري.
- وحدات الخلاط المعيارية والهاتف المحمول : تكتسب أنظمة المخروط المزدوجة المحمولة جرًا في إعدادات التصنيع المرنة ، وخاصة في منظمات تطوير العقود والتصنيع (CDMOs).
بالإضافة إلى ذلك ، التركيز المتزايد على التصنيع المستمر في المستحضرات الصيدلانية والمواد الكيميائية الدقيقة ، تثير تصميمات هجينة تجمع بين فوائد هندسة المخروط المزدوجة وآليات التغذية والتفريغ شبه المستمرة.
